14 引脚蝶形封装高功率半导体光放大器 SOA - 24dBm 饱和输出内置隔离器 - SemiNex

蝶形封装SOA

厂家

美国SemiNex公司

简介

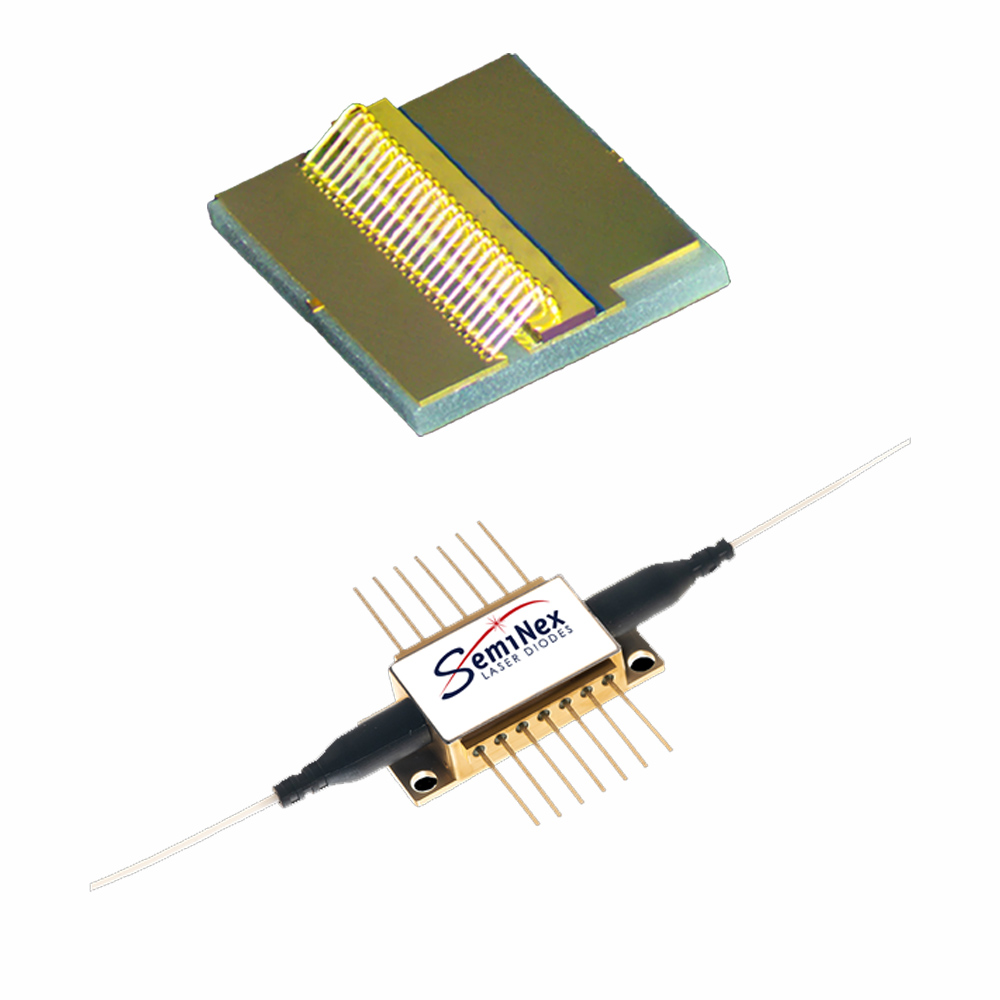

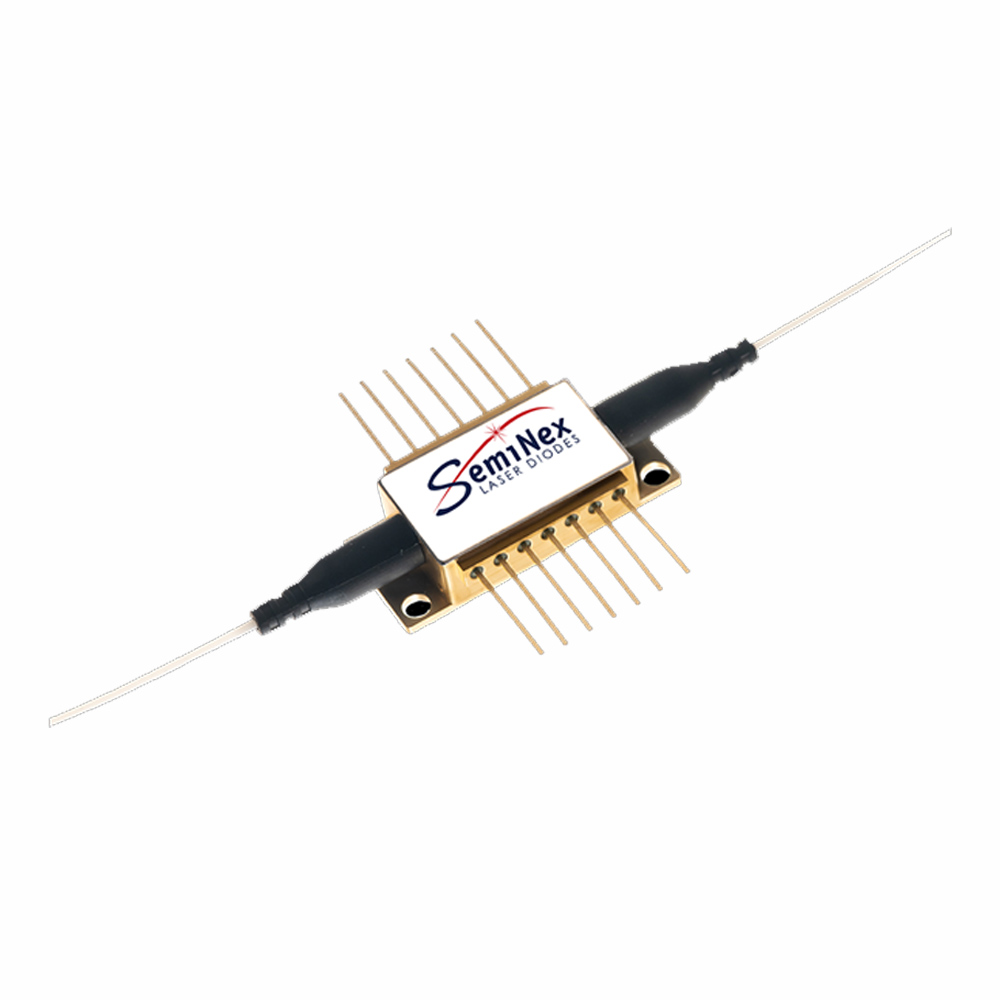

美国SemiNex 14 引脚蝶形封装高功率半导体光放大器（SOA）采用公司自有外延生长与 SOA 波导专利设计，在高性价比的蝶形封装内实现高增益与高饱和输出功率，适用于单模相干激光的高功率放大。产品覆盖 C 波段（1550nm）与 O 波段（1310nm），内置光隔离器，采用保偏（PM）光纤，典型型号在输入功率 10~15dBm、SOA 电流 1.2A 条件下饱和输出功率最高达 24dBm（约 250mW），小信号增益最高 32dB，3dB 带宽 80nm，噪声指数低至 5~6dB，并支持 1ns 级快速开关脉冲应用。全系采用标准 14 引脚蝶形封装，内置 TEC 温控与热敏电阻，工作温度 -20~75°C，存储温度 -40~85°C。产品面向数据中心、光通信与相干激光雷达等场景，为高功率光放大提供标准化、低成本的光模块级方案，L 波段版本即将推出。

产品信息

产品特点： · 超窄线宽，低至3 kHz
· 高功率输出，最高200 mW
· C/O双波段可选
· 低RIN，高SMSR
· 高集成度蝶形封装、模块
· 扫描范围最高600 GHz

系统应用： · 光纤传感与分布式光纤测量
· 光频域反射测量（OFDR）
· 光学相干层析成像（OCT）
· 调频连续波激光雷达（FMCW LiDAR）
· 高精度光学测量与仪器
· 窄线宽相干光源及光通信研究

技术指标	参数
中心波长	1310 / 1550 nm
输出功率 @Iop	24 / 17 dBm
输入回波损耗	38~45 dB
输出回波损耗	50 dB
3dB 带宽	80 nm
增益 @Pin=-10μW	15~32 dB
噪声指数	5 dB / 6 dB
上升 / 下降时间	1 nsec
工作电流	0.5 A / 1 A
工作电压	2 V
