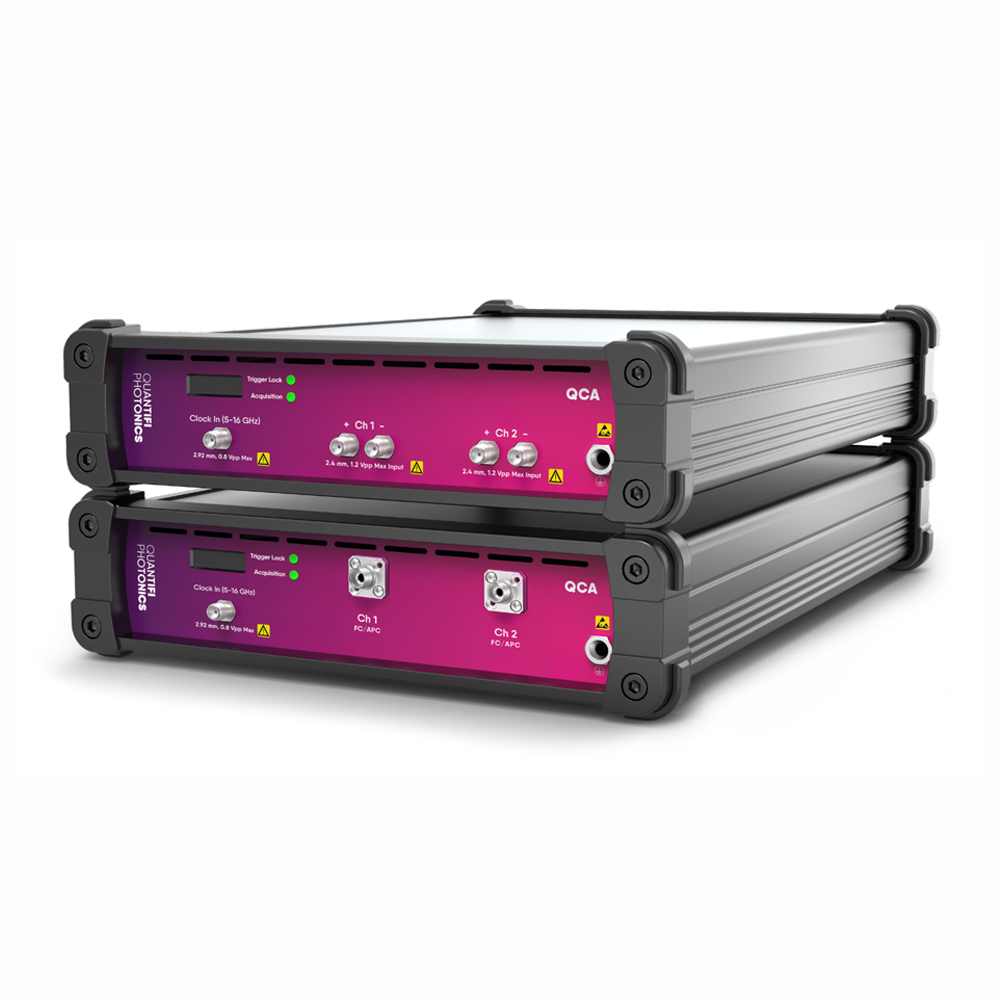

新西兰Quantifi Photonics公司 QCA 系列高速光电通信分析仪（眼图仪），是面向高速互连领域的高性能等效时间采样示波器，包含 QCA1002 电采样示波器与 QCA1102 光采样示波器两大机型。设备搭载高精度时基，抖动基底低至 140fs，搭配 PLL 电路可稳定追踪时钟漂移，确保测量精准可靠。电采样示波器模拟带宽 50GHz，光采样示波器达 44GHz，最大等效采样速率 3.5MHz，支持 PRBS15 码型捕获，可满足 PAM4、NRZ 等主流高速信号测试要求。
整机结构紧凑、重量轻巧，借助以太网通讯与开放 API 接口，能够快速接入自动化测试产线，部署与集成十分便捷。设备配套 VISEYE 专业分析软件，界面简洁、功能完备，可一站式完成眼图、抖动、TDECQ、消光比等关键参数检测分析。
本产品测试性能对标高端研发仪器，在保证高精度的同时，有效降低整体测试成本。它可全面应用于高速 ASIC 芯片、AI 算力器件、光模块、共封装光学、光子集成芯片等产品，覆盖设计验证、端口校验、批量量产等全流程测试场景，是高速光通信行业研发与生产的优质测试设备。
|
分类 |
通用规格 |
QCA1002（电采样示波器） |
QCA1102（光采样示波器） |
|
通用规格 |
外形尺寸 (H×W×D) |
60×244×327 mm |
|
|
整机重量 |
2.71 kg |
||
|
总线连接 |
以太网 Ethernet |
||
|
通道数量 |
1 或 2 通道 |
||
|
工作温度 |
5 ℃ ~ 45 ℃ |
||
|
存储温度 |
-40 ℃ ~ 70 ℃ |
||
|
电源规格 |
交流输入电压 |
100 ~ 240 V |
|
|
交流输入电流 |
115V: 1.3 A；230V: 0.9 A |
||
|
交流频率 |
47 ~ 63 Hz |
||
|
核心信号基础参数 |
模拟带宽 (-3dB) |
50 GHz |
44 GHz |
|
最大等效采样速率 |
3.5 MHz |
3.5 MHz |
|
|
码型捕获能力 |
最高PRBS15 |
最高PRBS15 |
|
|
接口 |
耦合方式 |
AC耦合，差分/单端 |
— |
|
前面板接口 |
2.4 mm 射频接头 |
FC/PC 光口 |
|
|
适配光纤 |
— |
SMF-28 单模光纤 |
|
|
工作波长 |
— |
1250–1650 nm |
|
|
射频端 |
单端 50Ω / 差分 100Ω |
— |
|
|
垂直输入指标 |
最大输入损伤阈值 |
±600 mV（单端） |
10 mW |
|
线性动态范围(AC耦合) |
单端 ±500 mV；差分 1000 mVpp |
— |
|
|
差分噪声基底 |
1.4 mV (RMS) |
— |
|
|
光幅度测量精度 |
— |
5% |
|
|
光噪声基底 |
— |
4.8 µW rms |
|
|
光回波损耗 ORL |
— |
15 dB |
|
|
参考时钟触发输入 |
射频接头 |
2.92 mm（母头） |
2.92 mm（母头） |
|
标称阻抗 |
50 Ω AC 耦合 |
50 Ω AC 耦合 |
|
|
时钟频率范围 |
5 ~16 GHz |
7–14 GHz |
|
|
单端最大输入幅值 |
800 mVpp(≥ 10 GHz) 600 mVpp(< 10 GHz) |
800 mVpp 600 mVpp(7 - 14 GHz) |
|
|
抖动指标 |
低抖动模式 RMS 抖动 |
150 fs |
— |
|
抖动基底（≥10GHz，≥250mVpp） |
≤140 fs rms |
— |
|
|
抖动基底（＜10GHz，≥350mVpp） |
≤160 fs rms |
— |
|
|
触发灵敏度 |
75 mVpp( ≥ 10 GHz) 150 mVpp( < 10 GHz) |
— |
|
